Design HowTo

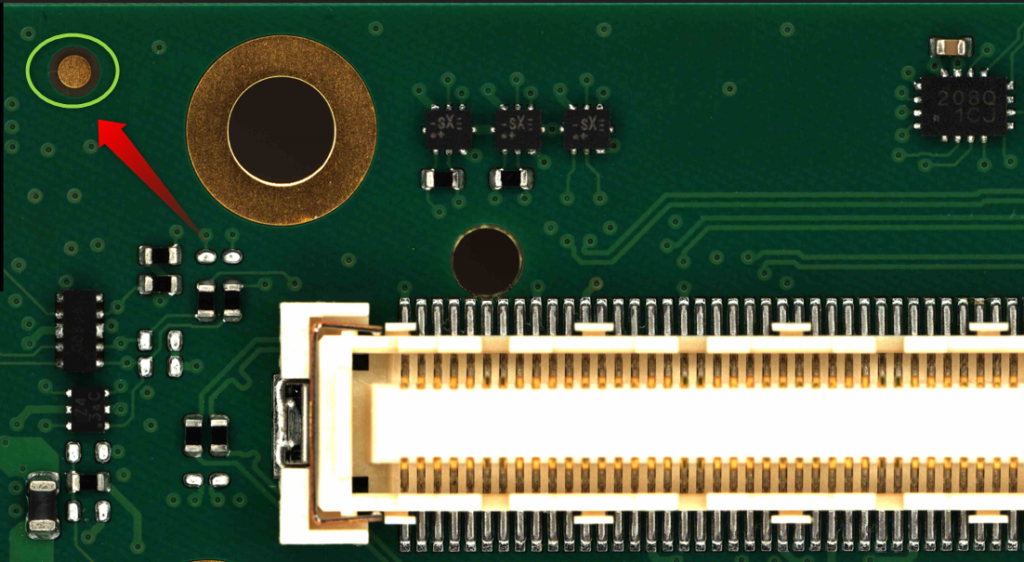

Fiducials sind Referenzmarken auf einer Leiterplatte, die während der Produktion für eine korrekte Ausrichtung der Leiterplatte in den Maschinen verwendet werden.

Schablonendrucker, Bestückungsmaschinen, Selektivlötanlge und AOI

Die Grösse der Marken ist weniger wichtig, wie der Kontrast auf dem PCB. Standardgrössen sind 1-2mm. Es reichen 2Stk. Diagonal am Rand des PCBs.

Wichtig:
die Fiducials müssen im Pick&Place File inkl. Koodinaten aufgefürht sein. Die können wir zwar nachträglich noch hinzufügen, jedoch für es zu einem besseren Bestückergebnis, wenn die direkt Importiert werden können.
